Pourquoi l'ensemble de rouleaux de pression mérite une attention particulière
Deux lignes de pellets fonctionnent côte à côte avec la même filière annulaire et la même matière première. On continue à produire des granulés denses et uniformes pendant des semaines ; l'autre commence à produire plus de fines, à vibrer et à tirer un courant inégal. Lorsque la deuxième conduite est ouverte, le coupable habituel est l'ensemble du rouleau de pression : une coque usée, un roulement desserré ou un joint défectueux qui laisse pénétrer la poussière dans la graisse.
La version courte est que le ensemble de rouleau de pression reçoit plus de charge et d’abrasion que toute autre pièce dans la chambre de presse. Il décide de l'uniformité de compression du lit de matériau et de la durée de vie de la filière annulaire. Le traiter comme un composant de précision plutôt que comme une pièce de rechange générique est le moyen le plus rapide de réduire les arrêts imprévus.
Une précision avant d'aller plus loin. Le terme ensemble de rouleaux de pression apparaît également dans les machines de conversion et de revêtement alimentées en bande, où il désigne généralement un rouleau de pincement ou d'alimentation. Cet article suit le sens de l'industrie de la granulation : l'unité à rouleaux qui presse les aliments, la biomasse ou l'engrais à travers les trous d'une filière annulaire.
Ce que fait un ensemble de rouleaux de pression dans un broyeur à granulés
Dans un broyeur à granulés à filière annulaire typique, la filière tourne autour des rouleaux. Chaque ensemble de rouleaux de pression repose sur un arbre excentrique et un système hydraulique, pneumatique ou mécanique pousse le rouleau vers l'extérieur contre la surface intérieure de la matrice. La friction entre la matrice, le matériau et la coque fait tourner le rouleau, le matériau est pressé dans les trous de la matrice et un couteau fixe coupe les granulés à mesure qu'ils émergent.
Le point clé est que toute la force de pression de la machine passe par cet assemblage. C'est pourquoi l'état du montage modifie le pellet presque immédiatement.
La coque du rouleau est la surface de travail
La coque est la couche externe amovible qui entre en contact avec le lit de matériau. Il absorbe l’usure abrasive de la matière première, la fatigue de chaque rotation et la chaleur d’une compression continue. Son diamètre extérieur et sa largeur sont adaptés à la matrice annulaire, et sa dureté de surface est le principal facteur de durée de vie.
Les roulements, les joints et l'arbre excentrique effectuent le travail restant
Derrière la coque, les roulements à rouleaux supportent la charge radiale, les joints éloignent les fines et l'humidité du roulement et l'arbre excentrique permet d'ajuster la position du rouleau par rapport à la matrice. Un défaut dans l'une de ces pièces est difficile à déceler de l'extérieur, mais il réduit la durée de vie de l'ensemble tout en conservant une apparence acceptable.

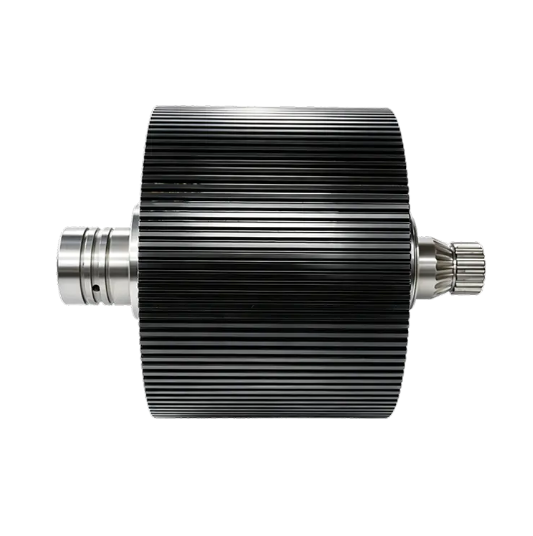

Principaux composants d'un ensemble de rouleaux de pression
Une unité typique comprend la coque du rouleau, un ou deux roulements, l'arbre excentrique, les joints d'étanchéité et le matériel de rétention. Chaque composant a une tâche définie et chacun échoue de manière différente. Les comparer côte à côte facilite l’inspection de routine.
| Composant | Fonction principale | Panne la plus courante |
|---|---|---|
| Coque à roulettes | Compresse le lit de matériau contre la filière annulaire | Usure plate, usure en marche, fissuration de surface |
| Roulements à rouleaux | Supporter la charge radiale pendant que la coque tourne | Surchauffe, piqûres, écaillage |
| Arbre excentrique | Supporte l'assemblage et ajuste l'écart entre le rouleau et la matrice | Fatigue, flexion, rainures de clavette endommagées |
| Joints d'huile | Conserve la graisse et bloque la poussière et l'humidité. | Fuite, lèvres déchirées, contamination |
| Fixations et entretoises | Maintenir la précharge et le jeu de fonctionnement des roulements | Descellement, corrosion |
Signes d'un ensemble de rouleaux de pression défaillant
Les premiers avertissements apparaissent à deux endroits à la fois : le pellet et la machine. Si la densité des granulés devient inégale, les fines augmentent et le broyeur vibre ou consomme un courant inégal, inspectez l'ensemble de rouleaux avant de blâmer la filière annulaire.
- Dureté inégale des granulés ou part croissante des fines
- Vibrations ou cognements provenant de la chambre de presse
- Un motif d'usure plat ou étagé sur la coque du rouleau
- Boîtier de roulement chaud au toucher
- Graisse noircie ou graisse contenant des particules métalliques
L’usure de la coque apparaît d’abord dans la qualité des granulés
L’usure des coquilles est rarement uniforme. Une coque qui a perdu son profil d'origine ne peut pas comprimer le matériau de manière uniforme, donc la pression chute là où l'usure est la plus profonde et la densité des granulés suit. Une fois que l'usure atteint la couche durcie, une utilisation prolongée ne fait que gaspiller de l'énergie et risque d'endommager la matrice.
Une défaillance des roulements et des joints se termine par un assemblage grippé
Lorsqu'un joint tombe en panne, les fines se mélangent à la graisse et agissent comme une pâte abrasive à l'intérieur du roulement. La chaleur apparaît d'abord, puis le bruit, puis le jeu, puis un roulement grippé ou tourné qui ruine l'arbre excentrique. A ce stade, remplacer uniquement la coque n'a pas de sens car les pièces de support sont déjà endommagées.
Que vérifier avant d'acheter un remplacement
Comparé à la filière annulaire, un ensemble de rouleaux de pression représente un achat plus petit, mais il a une influence considérable sur la disponibilité et la consistance des granulés. Les contrôles suivants s'appliquent aussi bien aux lignes d'alimentation, de biomasse et d'engrais.
Commencez par la machine plutôt que par le catalogue. Utilisez le numéro de pièce du constructeur du broyeur ou mesurez la largeur du rouleau, le diamètre extérieur et la géométrie de l'arbre. L'assemblage doit être adapté au diamètre intérieur de la filière annulaire et à la plage de réglage du système excentrique.
Remettez ensuite en question le matériau et le traitement thermique. Les bonnes coques sont en acier allié, trempées à coeur ou cémentées à environ 58 à 62 HRC . Une coque plus souple s’use rapidement ; une coque trop dure risque de se fissurer sous l'effet des chocs.
Vérifiez également le paquet de roulements : type et numéro de roulement, méthode de précharge et spécifications de graisse. Un roulement qui s'ajuste simplement mais qui présente une valeur nominale inférieure échouera au début de la production continue.
Confirmez les dimensions et tolérances critiques. Le diamètre extérieur de la coque du rouleau influence l'espace entre le rouleau et la matrice, et le faux-rond affecte une compression uniforme. Demandez des valeurs mesurées plutôt que des numéros de catalogue.
Enfin, examinez le contrôle des processus du fournisseur. Des résultats cohérents proviennent de matières premières contrôlées, de forgeage, de traitement thermique et d'usinage final. Il est plus facile de faire confiance à un fournisseur qui gère l’ensemble de la chaîne qu’à un fournisseur qui assemble uniquement les pièces achetées.
- Largeur du rouleau, diamètre extérieur et ajustement de l'arbre
- Plage de qualité et de dureté du matériau, généralement de 58 à 62 HRC
- Type de roulement, numéro, précharge et graisse
- Rondeur, faux-rond et état de surface
- Contrôle des processus depuis la matière première jusqu'à l'usinage final
Remplacement au niveau de l'assemblage par rapport à une coque uniquement
Le remplacement de l'ensemble complet apporte des roulements préchargés, des joints correctement placés et une nouvelle surface de travail en une seule fois. Cela élimine également le risque qu'une usure cachée du roulement ou de l'arbre réduise la durée de vie d'une nouvelle coque. Les temps d'arrêt planifiés deviennent plus faciles à prévoir car un seul arrêt termine le travail.
L'achat uniquement de la coque est logique lorsque l'arbre existant a été vérifié, que le jeu des roulements est toujours conforme aux spécifications et que l'ancienne unité n'a montré aucun signe de chaleur ou de contamination. En production continue, la plupart des équipes choisissent de toute façon l’assemblage complet, car la différence de prix est faible par rapport à une deuxième panne à l’intérieur de la chambre de presse.
Des habitudes de maintenance qui prolongent la durée de vie des assemblages
La première ligne de défense est la discipline en matière de lubrification. Suivez la qualité et l'intervalle de graisse du constructeur du broyeur ; une règle générale dans des conditions poussiéreuses consiste à relubrifier les rouleaux toutes les huit heures de fonctionnement. N'allongez pas l'intervalle simplement parce que la machine semble silencieuse.
Vérifiez le jeu des roulements et la température du boîtier lors de la visite quotidienne. La détection précoce du jeu empêche le roulement de tourner sur l'arbre, ce qui constitue l'un des modes de défaillance les plus coûteux dans la zone de presse. Si le broyeur utilise plus d'un rouleau, faites pivoter les assemblages pour que l'usure reste équilibrée et que la filière annulaire conserve une charge uniforme.
Faites en sorte que chaque anneau change un point d'inspection. Un arrêt planifié est le moment le moins coûteux pour mesurer le diamètre de la coque, inspecter les joints et rafraîchir la graisse.
L'essentiel
L'ensemble de rouleaux presseurs est au centre du travail le plus exigeant d'une usine de granulés. Son travail est simple, mais sa construction, son usure et son remplacement ont un effet démesuré sur la disponibilité et la qualité des pellets. Inspectez la coque et écoutez le roulement, remplacez l'ensemble comme un système adapté plutôt que comme une poignée de pièces qui s'adaptent, et maintenez la lubrification dans les délais. Ces trois habitudes généreront plus de disponibilité que presque toute autre routine de maintenance dans l'usine.
