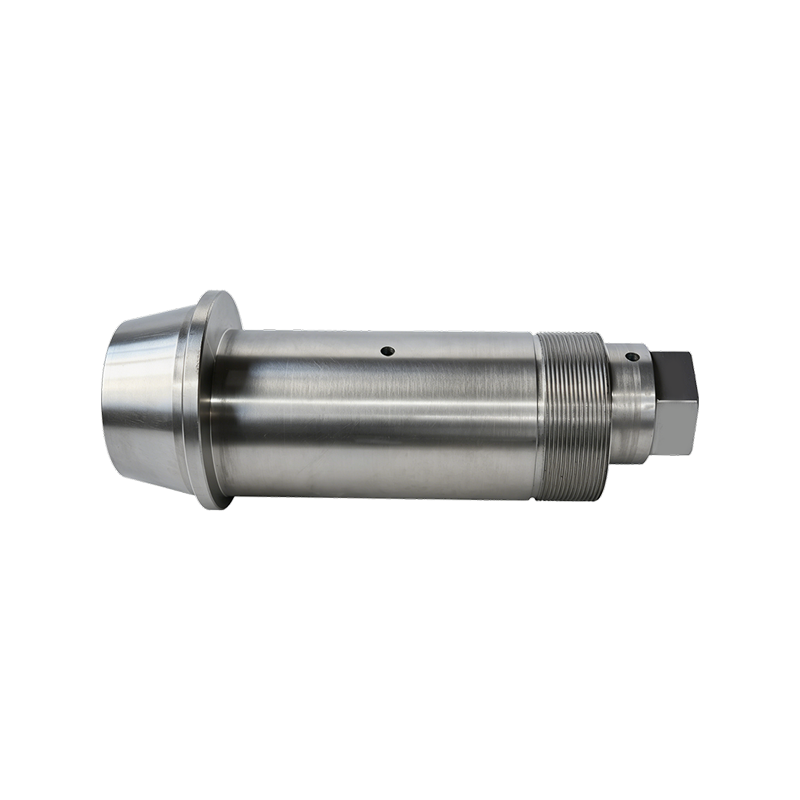

Fabricant d'arbres excentriques forgés en acier allié

L'arbre excentrique est l'une des rares pièces d'une usine de granulés où une fraction d'un millimètre d'erreur d'usinage peut nuire à la qualité des granulés sur l'ensemble d'un cycle de production. Pour les acheteurs qui comparent des pièces forgées provenant de différentes usines, comprendre ce que contrôle réellement « excentrique » et comment il est fabriqué permet de distinguer un composant de précision d'une pièce qui n'a la même apparence que sur une fiche technique.

Ce que contrôle réellement l’arbre excentrique

Contrairement à un arbre droit, un arbre excentrique est usiné avec son tourillon décalé par rapport à son axe central. Ce décalage définit l'écart exact entre le coque de rouleau à granulés et la matrice annulaire, et dans de nombreuses conceptions de broyeurs, l'arbre peut être légèrement tourné pour ajuster cet écart à mesure que la coque du rouleau s'use. Si vous obtenez un mauvais décalage ou laissez-le dériver hors des tolérances, le rouleau frotte trop fort sur la matrice ou laisse trop de jeu, ce qui se manifeste immédiatement par une mauvaise qualité des granulés ou une usure anormale de la matrice.

Comment sont fabriqués les arbres excentriques

Les arbres excentriques fiables commencent par des ébauches forgées plutôt que par des pièces découpées dans des barres, car le forgeage aligne le flux de grains de l'acier le long de la forme de l'arbre et lui confère une meilleure résistance à la fatigue sous des charges de rotation répétées. Après le forgeage, l'arbre subit un tournage grossier, un traitement thermique pour la résistance du noyau et un meulage de précision sur les surfaces du tourillon, car les sièges de roulement et le décalage excentrique doivent tous deux respecter des tolérances serrées pour que l'arbre fonctionne correctement.

Qualités de matériaux courantes

Que vérifier avant de passer une commande

• Confirmez que l'arbre est forgé et non découpé à partir de barres rondes, en particulier pour les broyeurs à haut débit ou à usage intensif.
• Demandez la dimension exacte du décalage excentrique et sa plage de tolérance, pas seulement la longueur et le diamètre globaux de l'arbre.
• Demandez les spécifications du traitement thermique, car la dureté du noyau affecte la durée de vie en fatigue sous charge rotative continue.
• Vérifiez que la finition et la rondeur de la surface des tourillons se situent dans une tolérance stricte, car les tourillons rugueux ou mal ronds raccourcissent rapidement la durée de vie des roulements.
• Vérifiez que les dimensions de l'arbre correspondent à celles de votre arbre existant. ensemble de rouleau de pression et le boîtier de roulement avant de commander en gros.

Signes d’usure et calendrier de remplacement

Un arbre excentrique s'use plus lentement que la coque du rouleau ou meurt autour de lui, mais une fois que le tourillon de roulement développe des rayures, des piqûres ou un jeu mesurable, il doit être remplacé plutôt que réutilisé, car un tourillon usé endommagera presque immédiatement un nouveau roulement. Des vibrations inhabituelles, une chaleur anormale des roulements ou des difficultés à maintenir un écart constant entre le rouleau et la matrice après le réglage sont des signes précoces courants indiquant que l'arbre, et pas seulement le roulement, a besoin d'attention. Les acheteurs qui effectuent des opérations continues sur plusieurs équipes inspectent souvent les arbres pendant les fenêtres de maintenance programmées plutôt que d'attendre une panne.

Anhui Jindingsheng Machinery Co., Ltd. forge et usine des arbres excentriques en interne dans son usine de Guangde, Anhui, réalisant le processus depuis la billette brute jusqu'au forgeage, au traitement thermique et au meulage de précision sous un même toit. Cela permet de maintenir les dimensions de décalage et les tolérances des tourillons cohérentes dans un lot de production, ce qui est important pour les acheteurs commandant plusieurs arbres pour la même ligne de laminage. L'usine fournit également des composants internes , tels que les presse-étoupes et les déflecteurs d'huile, qui s'associent à l'arbre, et sont expédiés aux usines d'alimentation et aux producteurs de biomasse en Asie, en Europe et dans les Amériques, avec des prix de gros pour les commandes B2B répétées.

FAQ

Q : Que signifie « excentrique » sur ce type d'arbre ?
R : Cela signifie que le tourillon de l'arbre est usiné de manière décentrée par rapport à l'axe de l'arbre principal d'une quantité définie, ce qui permet à l'ensemble de rouleaux de s'asseoir à une distance spécifique et réglable de la matrice annulaire.

Q : Puis-je demander une dimension de décalage personnalisée ?
R : Oui, la plupart des usines peuvent usiner selon un décalage personnalisé si vous fournissez un dessin ou le dégagement de travail requis par votre usine, bien que les commandes personnalisées comportent généralement une quantité de commande minimale.

Q : Pourquoi deux arbres de même diamètre ne sont-ils parfois pas interchangeables ?
R : Même avec des diamètres correspondants, les différences de dimension de décalage, de position de rainure de clavette ou de longueur totale peuvent rendre les arbres incompatibles. Il est donc plus sûr de faire correspondre un dessin ou un échantillon plutôt qu'un diamètre seul.

Q : Dois-je remplacer l’arbre et les roulements en même temps ?
R : Si le tourillon présente des signes d'usure, le remplacement des roulements à lui seul ne résoudra pas le problème, car une surface de tourillon usée endommagera rapidement les nouveaux roulements ; inspecter les deux ensemble lors d’une reconstruction est l’approche la plus fiable.

Q : Le 42CrMo est-il toujours le meilleur choix par rapport à l’acier 40Cr ou 45# ?
R : Pas automatiquement. Le 42CrMo offre une résistance mécanique et à la fatigue plus élevée, ce qui convient aux lignes à usage intensif ou à haut débit, mais pour les applications plus légères ou sensibles au budget, l'acier 40Cr ou 45# peut être une solution plus rentable pour la charge réelle que l'arbre verra.
